供暖系統由鍋爐、供熱管道、散熱器三部分組成。
建筑物的耗熱量和散熱器的確定以及供熱管道管徑和系統壓力損失的計算是一項周密細致和復雜的設計過程。一般由設計部門暖通設計人員承擔。但是對于我們咨詢行業要為某業主在初建、擴建或可研階段，對供熱設備（散熱器、管道、鍋爐）的選型，造價作出估算及驗算供熱管道和鍋爐的負荷或在施工中需要作局部變更，或需編制供暖鍋爐的耗煤計劃，常因缺乏數據而不能進行工作，況且這些零星瑣碎的工作也不便給設計部門增添麻煩。
為解決上述問題，本人根據從事暖通專業工作多年的經驗，特撰寫此文，僅供從事咨詢工作的人員參考。
一、建筑物的供熱指標（q0）
供熱指標是在當?shù)厥彝獠膳嬎銣囟认拢科椒矫捉ㄖ娣e維持在設計規定的室內溫度下供暖，每平方米所消耗的熱量（W/m2）。
在沒有設計文件不能詳細計算建筑物耗熱量，只知道總建筑面積的情況下，可用此指標估算供暖設備，概略地確定系統的投資，q0值詳見表-1。
各類型建筑物熱指標及采暖系統所需散熱器的片數表-1
說明：
1).此表散熱器是恒定在64.5℃溫差情況下的數量。
2).此表所列散熱器片數可根據q0的變更作相應修正。

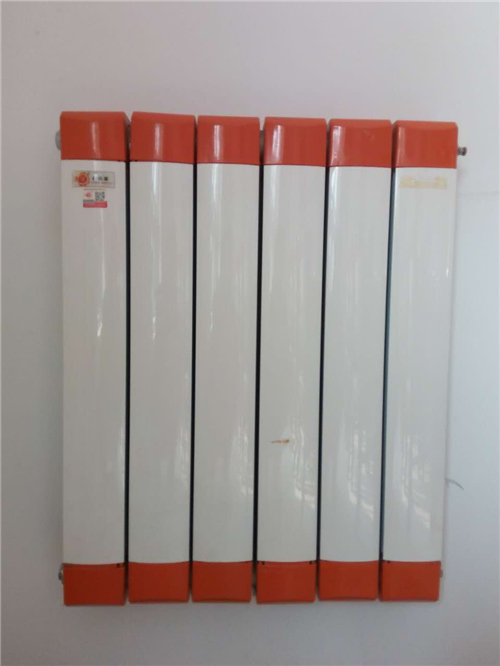

二、散熱器散熱量及數量的估算
1.以四柱640型散熱器為準，采暖供回水溫度95-70℃
熱水采暖時，一片散熱器的Q值為：
Q水=K×F×Δt=7.13×0.20×64.5=92(W/片)
式中：K=3.663Δt0.16
K=3.663×(-18)0.16=7.13W/m2·℃
當采用低壓蒸汽采暖時：
Q汽=K×F×Δt=7.41×0.20×(100-18)=122(W/片)
式中：K=3.663Δt0.16
K=3.663×(100-18)0.16=7.41W/m2·℃
根據熱平衡原理，將建筑物熱指標和所需散熱器片數列表1（以四柱640型為準）。
2．各種散熱器之間的換算
若需將四柱640型散熱器改為其它類型的散熱器其片數轉換可按下式：K1×F1×Δt=K2×F2×Δt即K1×F1=K2×F2進行換算。
3．房間內散熱器數量的調整
1）.朝向修正：朝南房間減一片，朝北房間加一片；既面積、窗墻比相同的兩個房間，南、北向相差2片。
2）.窗墻比修正：有門窗的房間比只有窗無外門面積、朝向均相同的房間多2片。
3）.角隅房間（具有兩面外墻的房間）：按估算數附加100%。
散熱器數量經過修正后，可根據適用、經濟、美觀的要求，選用所需散熱器型號，并用互換公式換算所需訂購的散熱器數量。
4）.如要求相對精確，散熱器片數的確定，可參見暖通設計手冊或其它有關資料。
三、供暖管道的估算
1．供暖管道的布置形式：
供暖管道布置形式多種多樣，按干管位置分上供下回、下供下回和中供式，按立管又分雙管和單管，單管又有垂直與水平串聯之別，蒸汽采暖又有干式與濕式回水之分等等。根據介質流經各環路的路程是否相等，還可分為：
1）.異程式：介質流經各環路的路程不相等，近環路阻力小，流量大，其散熱器會產生過熱，遠環路阻力大，流量小，散熱器將出現偏冷現象；中環路散熱器溫度適合，特別是在環路較多的大系統中，這種熱的不平衡現象更易發生，且難調節。但異程系統能節約管材，但采暖系統作用半徑小。
2）.同程式：介質流過各環路的路程大體一致，各環路阻力幾乎相等，易于達到水力平衡，因而流量分配也比較均勻，不致象異程系統那樣產生熱不均勻現象。但同程系統比異程系統多用管材。但調試簡單方便，供熱安全可靠，建議采用同程采暖系統為較佳選擇。
2．采暖管道的估算
1）.采暖管道管徑的估算是根據允許單位摩擦阻力（熱水采暖R=80-120Pa/m；蒸氣采暖R=60Pa/m和不超過管內熱媒流動的較大允許流速來確定的（見表-2、表-3、表-4）。管徑估算表中Q、W、R、N值為常用估算值，而Qmax、Wmax、Rmax、Nmax值為較大值，適用于距鍋爐房近，作用半徑小，環路小的采暖系統。
2）.利用此表可按管道負擔的散熱器片數迅速決定管徑，也可用于系統局部變更或檢驗管道是否超負荷。
3）.根據低壓蒸氣管與凝結水管同徑熱負荷的比較，DN70以下的蒸氣管所用的凝結水管比蒸氣管<1號；DN70以上的蒸氣管所用的凝結水管比蒸氣管<2號。
